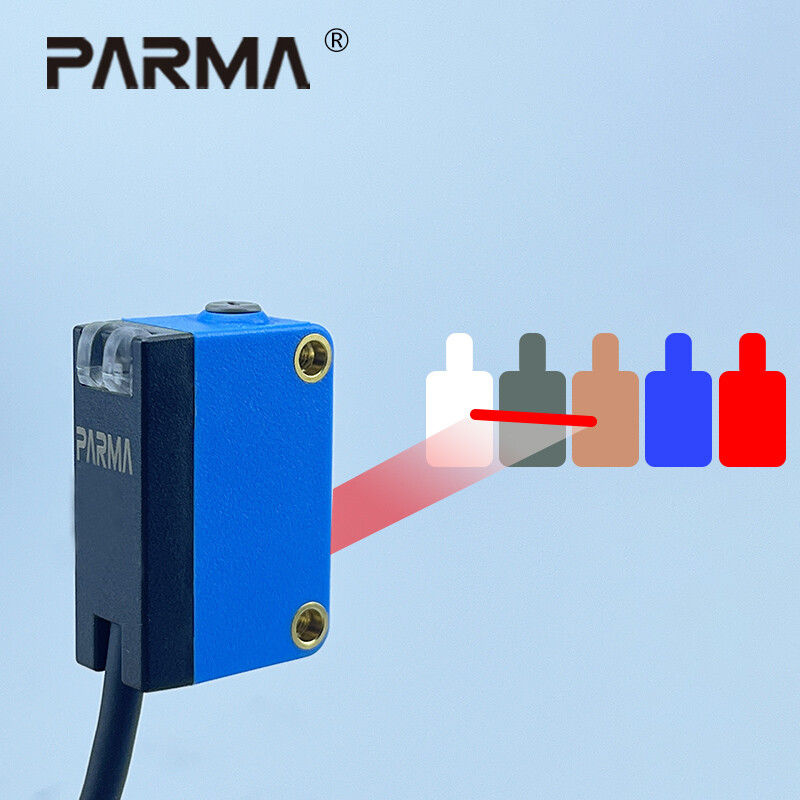

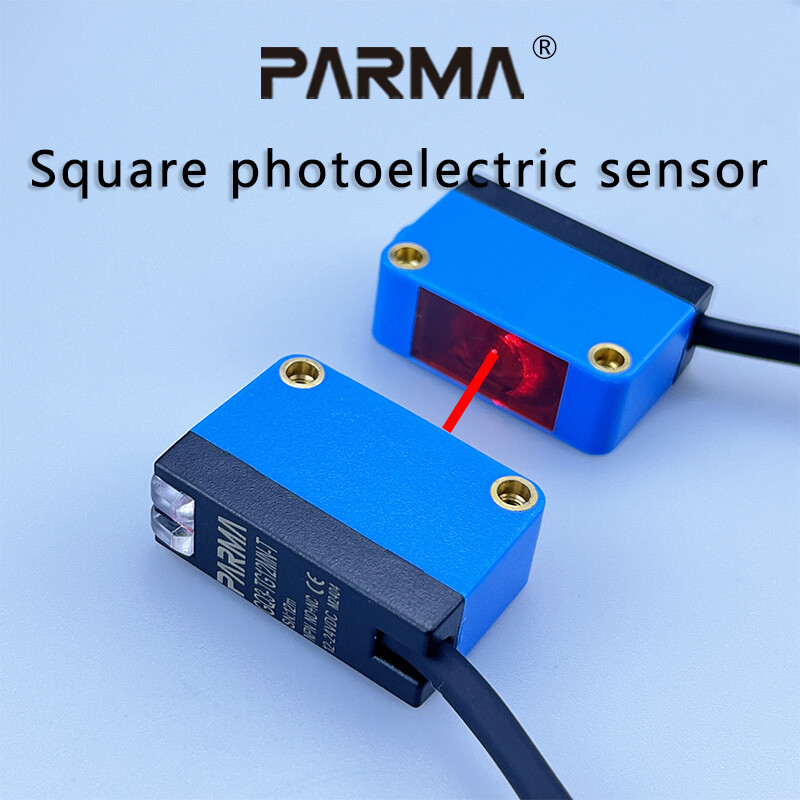

Квадратный фотоэлектрический датчик
GQ3 Фотоэлектрический датчик
Juncheng Intelligence — это высокотехнологичное предприятие, специализирующееся на исследованиях и разработках датчиков, производстве и продажах, расположенное в научном парке Goldman Sachs, городе Дунгуань, провинции Гуандун. После многих лет развития и накопления мы стали влиятельным поставщиком интеллектуальных сенсорных решений, основными продуктами которого являются цветные датчики, лазерные датчики, фотоэлектрические датчики, ультразвуковые датчики, волоконно-оптические датчики, световые завесы безопасности, энкодеры и другие продукты. Продукция широко используется в пищевой упаковке, бумажной печати, косметике, фармацевтической промышленности, электронных полупроводниках, деревообрабатывающем оборудовании, складировании и логистике, автомобилестроении, сталелитейной и других отраслях промышленности.
С момента своего основания Juncheng Intelligence поддерживает долгосрочное стратегическое сотрудничество со многими научно-исследовательскими институтами и накопила группу опытных сотрудников R&D для создания различных сенсорных решений для промышленной автоматизации. От разработки продукта до послепродажного обслуживания Juncheng всегда стремился использовать богатый отраслевой опыт и профессиональные технологии для создания лучших сенсорных продуктов и решений.
Contact Us

MAIN PRODUCTS

GQ3 Standard Series

Output

Model

NPN

GQ3-FR100N

GQ3-FG100N

GQ3-FG1MN

GQ3-MG3MN

GQ3-HM2MN

GQ3-TG12MN

PNP

GQ3-FR100P

GQ3-FG100P

GQ3-FG1MP

GQ3-MG3MP

GQ3-HM2MP

GQ3-TG12MP

light source

860nm infrared light

630nm red light

Testing method

Diffuse reflection

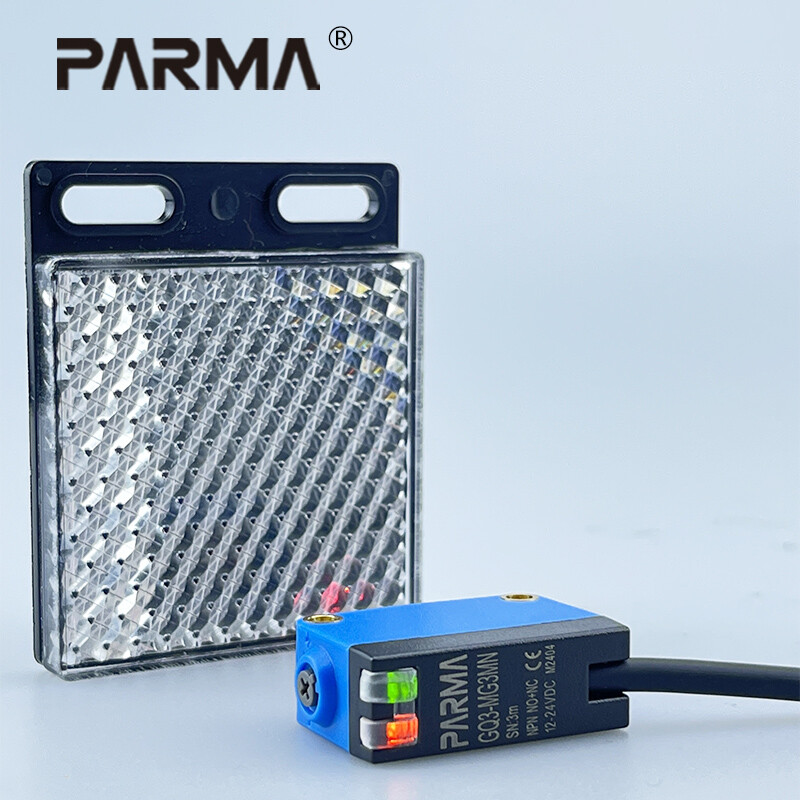

Mirror reflection

Detecting transparent objects

Shooting

Sensing Distance

5-100mm

5-100mm

20-1000mm

20-3000mm

20-3000mm

10-12000mm

Supply voltage

12～24VDC±10%

Consumption Current

Below 45mA

Output state

Light-ON/Dark-ON

Protection circuit

Short circuit, anti -polarity, overcurrent

Reaction time

Below 1.5ms

indicator light

Yellow LED (lights up when illuminated)

Ambient temperature range

Operating: −25 to +55°C, Storage: −30 to +80°C (with no icing or condensation)

Ambient humidity range

Operating: 5% to 85%, Storage: 5% to 95% (with no icing or condensation)

Ambient illumination

1,000 lx max. with fluorescent light on the surface of the receiver

withstand voltage

AC1000V 1 minute of all power connection terminals and short circuit protection between the shell

Insulation resistance

more than 20MΩ

Vibration resistance

Destruction: 10 to 55 Hz 1.5-mm double amplitude for 2 h (4-min periods) each in X, Y, and Z directions

Shock resistance

Destruction: 500 m/s2 for 3 times each in X, Y, and Z directions

Material

Cover：ABS、Display cover: PC

Degree of protection

IP65

cable

Φ4*4-core PVC cable 2m

Weight

Approx.40g

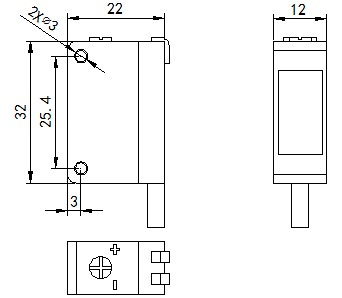

Dimensions

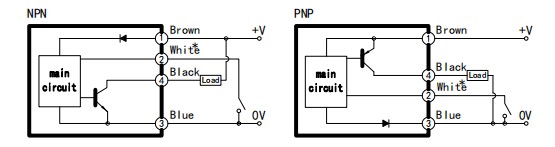

Output circuit







GQ3 Red Light Background Suppression Series

Output

Model

NPN

GQ3-BG50N

GQ3-BG100N

GQ3-BG300N

GQ3-BK100N

PNP

GQ3-BG50P

GQ3-BG100P

GQ3-BG300P

GQ3-BK100P

light source

630nm red light

630nm linear red light

Testing method

Diffuse reflection (background suppression)

Sensing Distance

5-50mm

15-100mm

20-300mm

15-100mm

Supply voltage

12～24VDC±10%

Consumption Current

Below 45mA

Output state

Light-ON/Dark-ON

Protection circuit

Short circuit, anti -polarity, overcurrent

Reaction time

Below 1.5ms

indicator light

Yellow LED (lights up when illuminated)

Ambient temperature range

Operating: −25 to +55°C, Storage: −30 to +80°C (with no icing or condensation)

Ambient humidity range

Operating: 5% to 85%, Storage: 5% to 95% (with no icing or condensation)

Ambient illumination

1,000 lx max. with fluorescent light on the surface of the receiver

withstand voltage

AC1000V 1 minute of all power connection terminals and short circuit protection between the shell

Insulation resistance

more than 20MΩ

Vibration resistance

Destruction: 10 to 55 Hz 1.5-mm double amplitude for 2 h (4-min periods) each in X, Y, and Z directions

Shock resistance

Destruction: 500 m/s2 for 3 times each in X, Y, and Z directions

Material

Cover：ABS、Display cover: PC

Degree of protection

IP65

cable

Φ4*4-core PVC cable 2m

Weight

Approx.40g

Dimensions


Output circuit



GQ3 Infrared Background Suppression Series

Output

Model

NPN

GQ3-BR150N

GQ3-BR300N

GQ3-BE150N

PNP

GQ3-BR150P

GQ3-BR300P

GQ3-BE150P

light source

860nm infrared light

860nm linear infrared light

Testing method

Diffuse reflection

Sensing Distance

10-150mm

20-300mm

10-150mm

Supply voltage

12～24VDC±10%

Consumption Current

Below 45mA

Output state

Light-ON/Dark-ON

Protection circuit

Short circuit, anti -polarity, overcurrent

Reaction time

Below 1.5ms

indicator light

Yellow LED (lights up when illuminated)

Ambient temperature range

Operating: −25 to +55°C, Storage: −30 to +80°C (with no icing or condensation)

Ambient humidity range

Operating: 5% to 85%, Storage: 5% to 95% (with no icing or condensation)

Ambient illumination

1,000 lx max. with fluorescent light on the surface of the receiver

withstand voltage

AC1000V 1 minute of all power connection terminals and short circuit protection between the shell

Insulation resistance

more than 20MΩ

Vibration resistance

Destruction: 10 to 55 Hz 1.5-mm double amplitude for 2 h (4-min periods) each in X, Y, and Z directions

Shock resistance

Destruction: 500 m/s2 for 3 times each in X, Y, and Z directions

Material

Cover：ABS、Display cover: PC

Degree of protection

IP65

cable

Φ4*4-core PVC cable 2m

Weight

Approx.40g

Dimensions




Output circuit
