Lar > produtos > Sensor ultrassônico > UD18-T60 Controle ultrassônico de folha dupla

Sensor ultrassônico

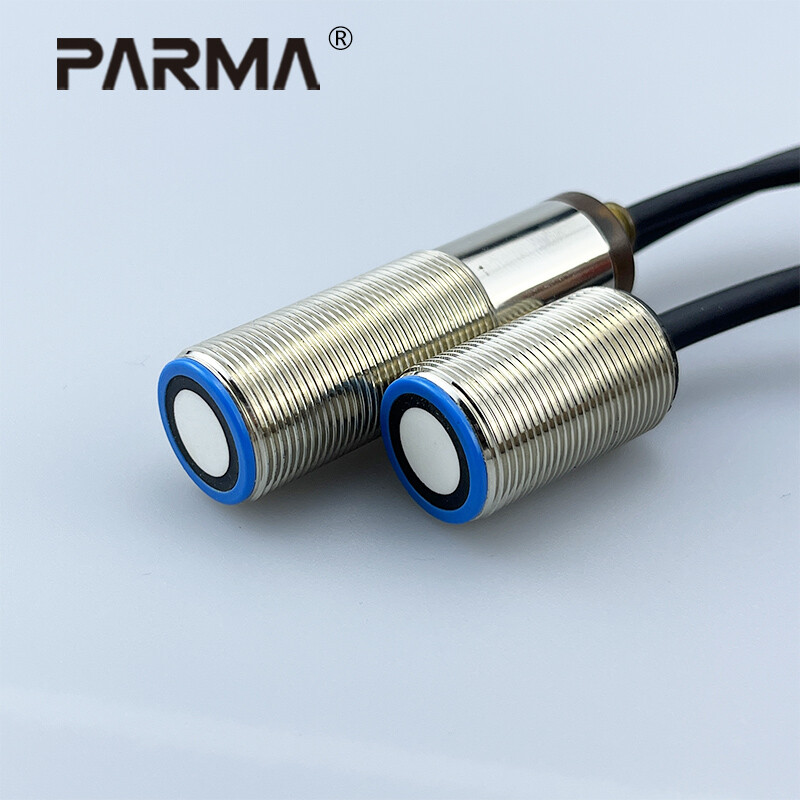

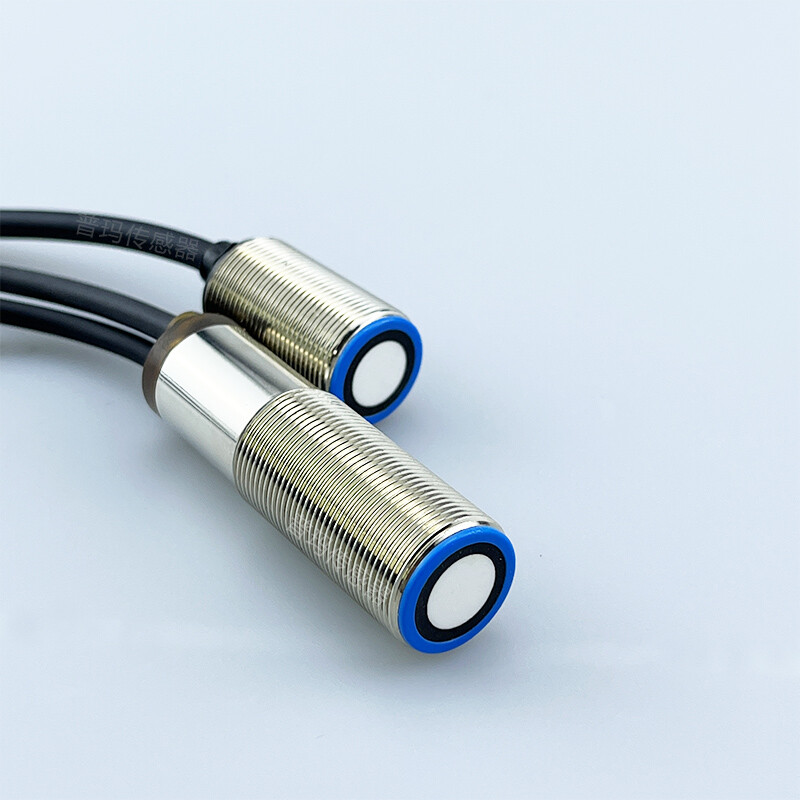

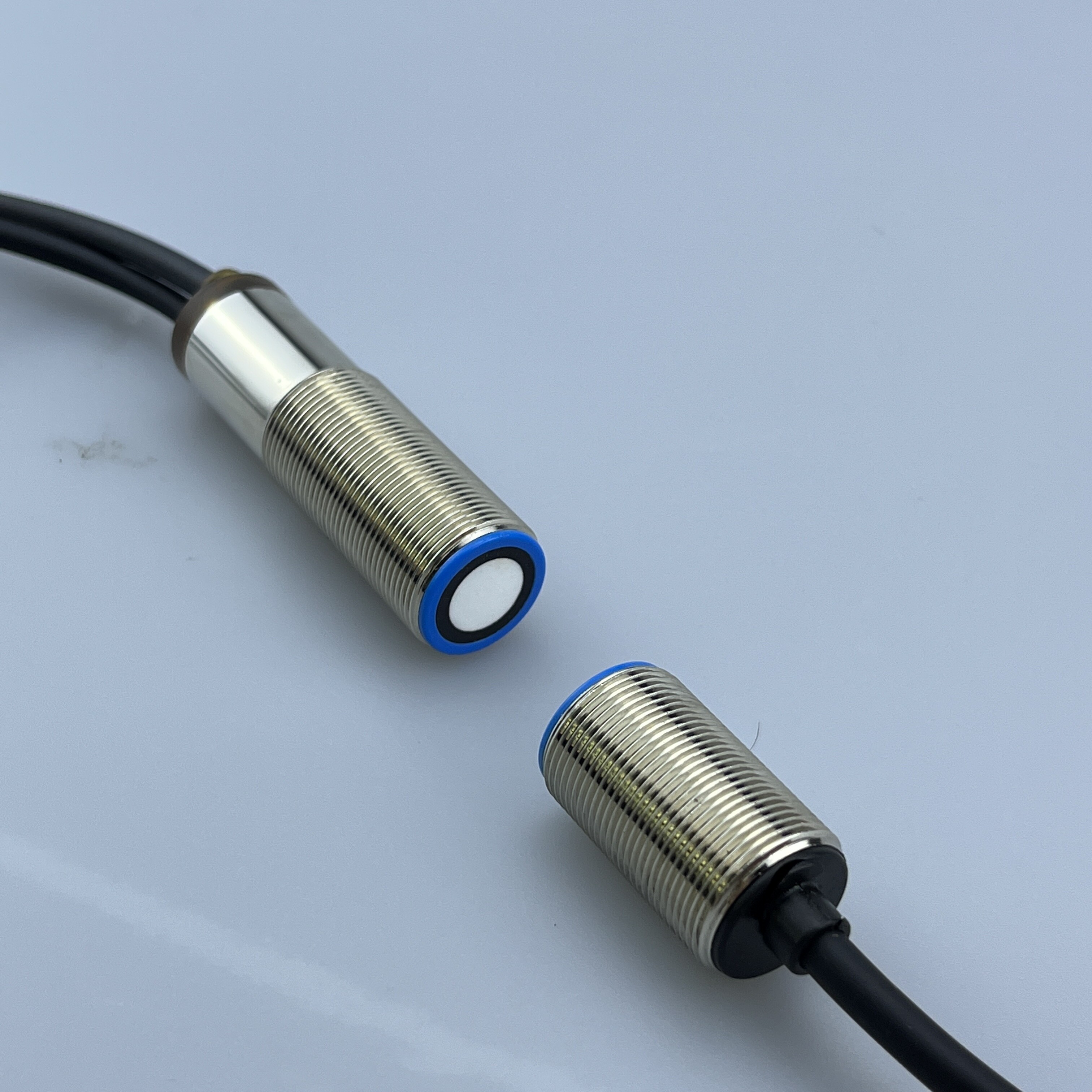

UD18-T60 Controle ultrassônico de folha dupla

A Juncheng Intelligence é uma empresa de alta tecnologia com foco em pesquisa e desenvolvimento de sensores, produção e vendas, localizada no Goldman Sachs Science Park, Dongguan City, província de Guangdong. Após anos de desenvolvimento e acumulação, nos tornamos um fornecedor influente de soluções de sensores inteligentes, com sensores de cor, sensores a laser, sensores fotoelétricos, sensores ultrassônicos, sensores de fibra óptica, cortinas de luz de segurança, codificadores e outros produtos como os principais produtos. Os produtos são amplamente utilizados em embalagens de alimentos, impressão de papel, cosméticos, indústria farmacêutica, semicondutores eletrônicos, máquinas para marcenaria, armazenagem e logística, automóveis, aço e outras indústrias.
Desde sua fundação, a Juncheng Intelligence tem mantido cooperação estratégica de longo prazo com muitos institutos de pesquisa científica e acumulou um grupo de pessoal experiente em P&D para criar várias soluções de sensores para automação industrial. Do desenvolvimento de produtos ao serviço pós-venda, a Juncheng sempre se comprometeu a usar rica experiência na indústria e tecnologia profissional para criar os melhores produtos e soluções de sensores.

MAIN PRODUCTS

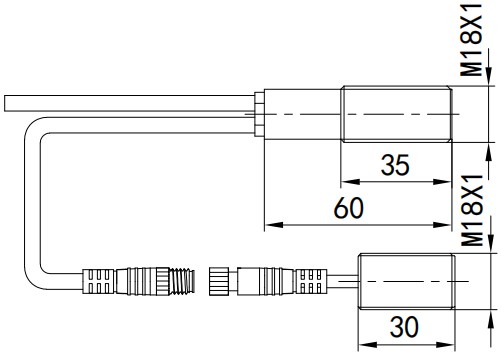

Dimensions
NPN	UD18-T60N-U2A	UD18-T60N-U2B
PNP	UD18-T60P-U2A	UD18-T60P-U2B
spacing transmitter-receiver	20-60mm	20-60mm
optimum spacing transmitter-receiver	40mm±2mm	40mm±2mm
blind zone	in front of transmitter and receiver 5mm	in front of transmitter and receiver 5mm
permissible angular deviation	±45° from the perpendicular of the sheet	±45° from the perpendicular of the sheet
means of measurement	pulse operation with amplitude evaluation	pulse operation with amplitude evaluation
ultrasonic frequency	200 kHz	200 kHz
working range	Paper and paper with a unit area weight of 50-1200g/m ²	Paper and paper with a unit area weight of 50-1200g/m ²
operating voltage UB	20 to 30 V DC	20 to 30 V DC
voltage ripple	±10 %	±10 %
no-load current consumption	≤50 mA	≤50 mA
type of connection	2m PUR cable, 7 x 0,25 mm2	2m PUR cable, 7 x 0,25 mm2
transmitter-receiver connection	At receiver: PUR; 2.3 m;at transmitter: 1 m, PUR; both with 3-pin M8 plug	At receiver: PUR; 2.3 m;at transmitter: 1 m, PUR; both with 3-pin M8 plug
Output logical relationship	Paperless state: white line OFF, black line OFF, single sheet state: white line ON, black line OFF; Dual/Multiple Status: White Line OFF, Black Line ON	Paperless state: white line OFF, black line ON, single sheet state: white line ON, black line ON; Dual/Multiple Status: White Line ON, Black Line OFF
double sheet output	NPN/PNP Imax. = 200 mA, short circuit proof	NPN/PNP Imax. = 200 mA, short circuit proof
missing sheet output	NPN/PNP Imax. = 200 mA, short circuit proof	NPN/PNP Imax. = 200 mA, short circuit proof
controls	3 control inputs: C1 to C3	3 control inputs: C1 to C3
programmable	Teaching by controlling inputs	Teaching by controlling inputs
Response time Free-Run-Mode	5.5 ms	5.5 ms
time delay before availibility	<750 ms	<750 ms
indicator	green: working/single sheet，red: double sheet, red flashing: missing sheet	green: working/single sheet，red: double sheet, red flashing: missing sheet
material	brass sleeve, nickel-plated; plastic parts: PBT, PA;ultrasonic transducer:Polyurethane, epoxy resin with glass content	brass sleeve, nickel-plated; plastic parts: PBT, PA;ultrasonic transducer:Polyurethane, epoxy resin with glass content
max. tightening torque of nuts	15 Nm	15 Nm
class of protection to EN 60529	IP 65	IP 65
operating temperature +5 to +60 °C	+5 to +60 °C	+5 to +60 °C
storage temperature	–40 to +85 °C	–40 to +85 °C
weight	150 g	150 g
norm conformity	EN 60947-5-2	EN 60947-5-2
Output circuit
